Ensayo de Campo AIIC/ASTC: por Qué el Número de Laboratorio No Es el del Edificio¶
Bienvenidos a la Wiki Técnica de Flooring at Tampa Bay. El Artículo 25 de nuestra Academy distingue el rendimiento de laboratorio del rendimiento real. Esta miniguía desarrolla el ensayo de campo (AIIC/ASTC — ASTM E1007/E336): cómo se ejecuta en un edificio habitado, por qué su resultado casi nunca iguala al de laboratorio, y cuándo la empresa debe solicitarlo.
1. Laboratorio vs. Campo: Dos Preguntas Distintas¶
El ensayo de laboratorio (E492/E90) responde: "¿qué tan bueno es este ensamble en condiciones ideales?". El ensayo de campo (E1007/E336) responde una pregunta distinta y más honesta: "¿qué tan bueno es este ensamble, en este edificio, con sus imperfecciones reales?". Ambas preguntas son legítimas — el error es tratarlas como si fueran la misma.
2. Cómo se Ejecuta un Ensayo de Campo AIIC¶

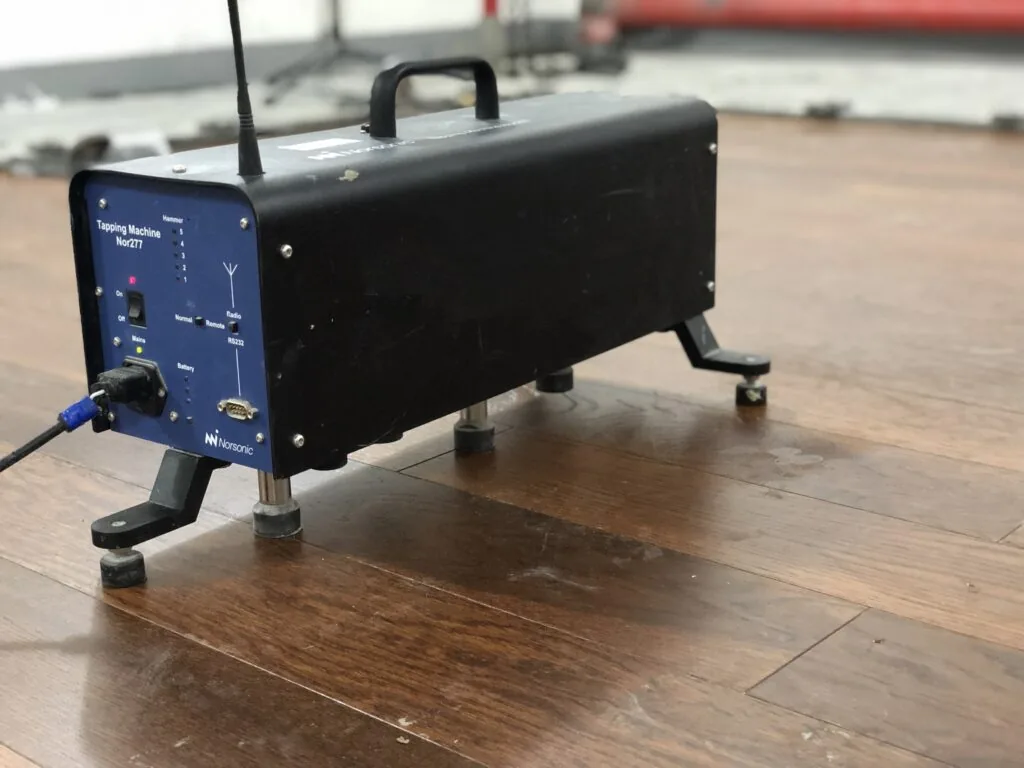

Un técnico acústico certificado, con una máquina de impacto normalizada (la misma tapping machine del método de laboratorio) y un sonómetro/analizador calibrado, mide en el edificio real:
- Posiciona la máquina de impacto en varios puntos representativos del piso de la unidad emisora.
- Mide el nivel de presión sonora resultante en la unidad receptora (habitualmente la de abajo), en las bandas de frecuencia normalizadas.
- Mide el ruido de fondo de la unidad receptora, para descontarlo del resultado.
- Registra la geometría del espacio (volumen, área, tiempo de reverberación) porque el estándar de campo normaliza el resultado a una absorción de referencia.
- Calcula el AIIC (o el FIIC, según el estándar de referencia usado) con la corrección de campo correspondiente.

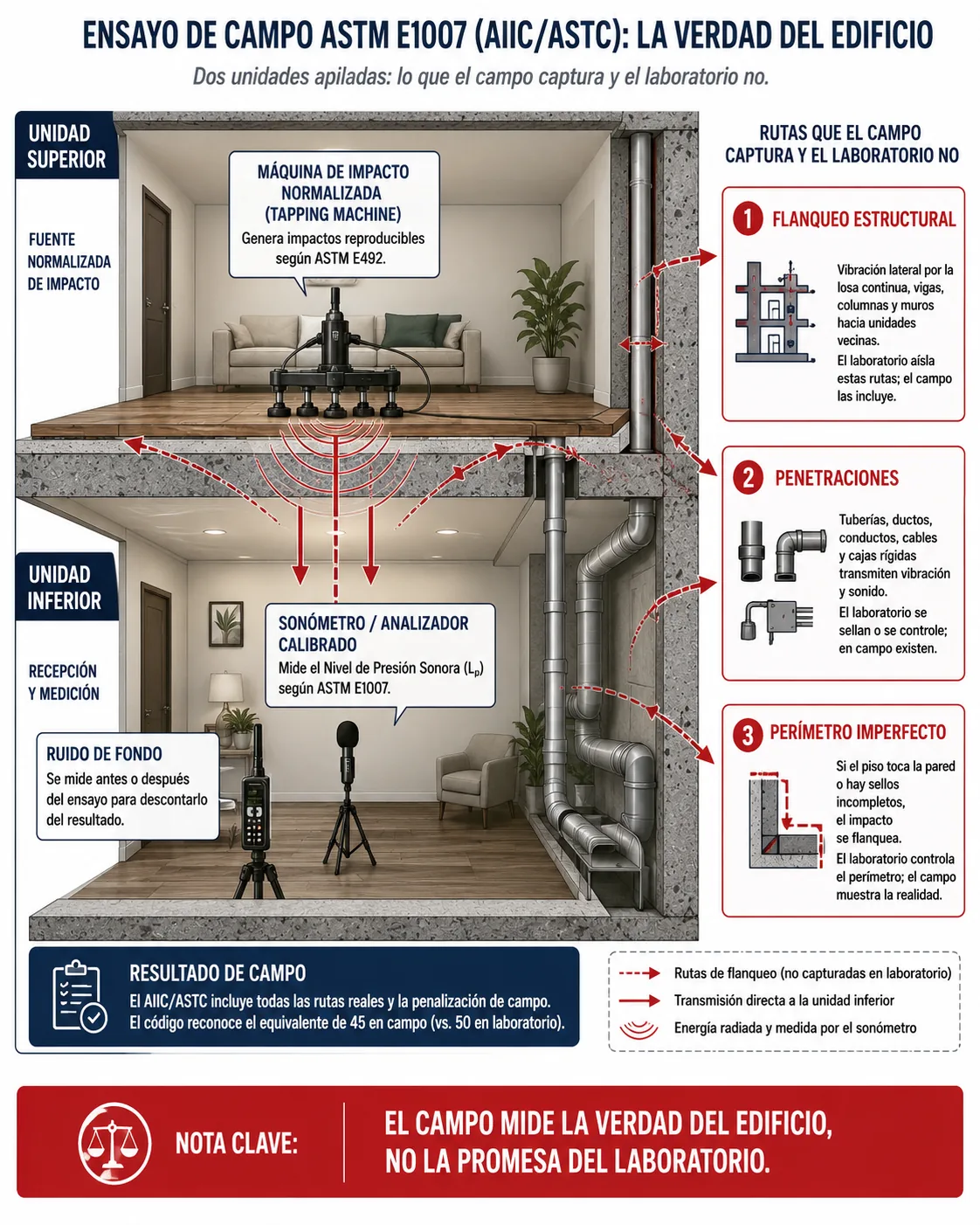

El resultado incluye, por naturaleza, todo lo que el laboratorio excluye: flanqueo estructural (la vibración que viaja por la losa continua hacia unidades vecinas, no solo hacia abajo), penetraciones de instalaciones, uniones imperfectas en el perímetro, y la geometría real del espacio receptor.
3. La Penalización de Campo: de Dónde Sale el "Menos Cinco"¶
Es común observar que un ensamble con IIC 55 de laboratorio rinda AIIC 48–50 en el edificio real. Esta brecha no es error de medición: es la diferencia física entre un ensamble aislado y un edificio conectado. El propio FBC §1207, al reconocer un equivalente de campo de 45 frente al mínimo de laboratorio de 50, incorpora esa penalización típica de ~5 puntos como parte de la estructura del código — no como cortesía de la industria. Tres factores explican la mayor parte de la brecha:
- Flanqueo: la losa continua transmite vibración lateralmente hacia unidades que no están directamente debajo. Ningún tratamiento de piso lo elimina del todo; solo la desconexión estructural (juntas de aislamiento, cielos rasos independientes) lo reduce, y esas son decisiones de diseño del edificio, no de nuestra instalación.
- Perímetro: cualquier punto donde el piso, el mortero o el zócalo tocan rígidamente la estructura vertical crea un puente acústico. Es, de los tres factores, el único que el instalador controla por completo (ver Artículo 25, §4).
- Penetraciones: tuberías, ductos, cajas eléctricas que atraviesan el ensamble sin sellado acústico.
4. Cuándo se Solicita un Ensayo de Campo¶
La empresa recomienda o gestiona un ensayo AIIC en tres escenarios:
- Proyecto piloto de un edificio nuevo para la empresa: antes de instalar en múltiples unidades de una torre, un ensayo de campo en la primera unidad valida que el ensamble diseñado realmente alcanza el AIIC 45 en ese edificio específico — barato comparado con corregir una torre completa.
- Requisito de la asociación: algunas juntas exigen verificación de campo posterior a la instalación como condición de aprobación final (ver El Paquete Acústico: Contenido y Checklists).
- Resolución de disputa: ante una queja de ruido, el ensayo de campo por un tercero independiente es el árbitro objetivo — protege tanto al cliente con una queja legítima como a la empresa ante una acusación infundada (ver Artículo 24, §7).
5. Qué Hacer con un Resultado Bajo el Umbral¶
Si el ensayo de campo arroja un AIIC por debajo del mínimo, el diagnóstico se dirige a los tres factores de la brecha, en este orden de control: primero el perímetro (verificar aislamiento, sellado, ausencia de puentes rígidos — el más barato de corregir sin demoler); después las penetraciones (sellado acústico faltante); y solo si ambos están correctos, se concluye que el ensamble mismo (subcapa, configuración de losa/cielo raso) es insuficiente para ese edificio — lo cual implica revisar la selección por ΔIIC (ver ΔIIC: la Métrica Honesta de la Subcapa) para proyectos futuros en esa misma torre.
Conclusión¶
El ensayo de campo mide la verdad del edificio, no la promesa del laboratorio, y su brecha típica de ~5 puntos frente al número de laboratorio está incorporada en el propio código de Florida. Se ejecuta con máquina de impacto normalizada y sonómetro calibrado, revela flanqueo, perímetro y penetraciones que el laboratorio no puede ver, y es la herramienta correcta tanto para validar un ensamble nuevo como para resolver una disputa de ruido con un tercero independiente. En Flooring at Tampa Bay, cuando el número importa de verdad, se mide en el edificio — no se asume del folleto.
Referencias y Autoridades Normativas¶
- ASTM E1007: Standard Test Method for Field Measurement of Tapping Machine Impact Sound Transmission Through Floor-Ceiling Assemblies and Associated Support Structures. www.astm.org
- ASTM E336: Standard Test Method for Measurement of Airborne Sound Attenuation between Rooms in Buildings. www.astm.org
- Florida Building Code §1207: equivalencia de campo (AIIC/ASTC 45) frente al mínimo de laboratorio (IIC/STC 50). www.floridabuilding.org
Esta miniguía es un documento derivado del Artículo 25: Acústica de Pisos en Edificación Multifamiliar.
