Losas Post-Tensadas: Escaneo GPR Antes de Perforar para ASTM F2170¶
Bienvenidos a la Wiki Técnica de Flooring at Tampa Bay. El Artículo 2 de nuestra Academy cubre la metrología de humedad en losas de concreto. Esta miniguía cubre el paso que antecede a toda perforación en un tipo específico de losa cada vez más común en Tampa Bay: la losa post-tensada (PT). Perforar una losa PT sin localizar primero sus tendones no es un error técnico menor — es un riesgo de seguridad grave y una exposición legal severa.
1. Qué Hace Distinta a una Losa Post-Tensada¶

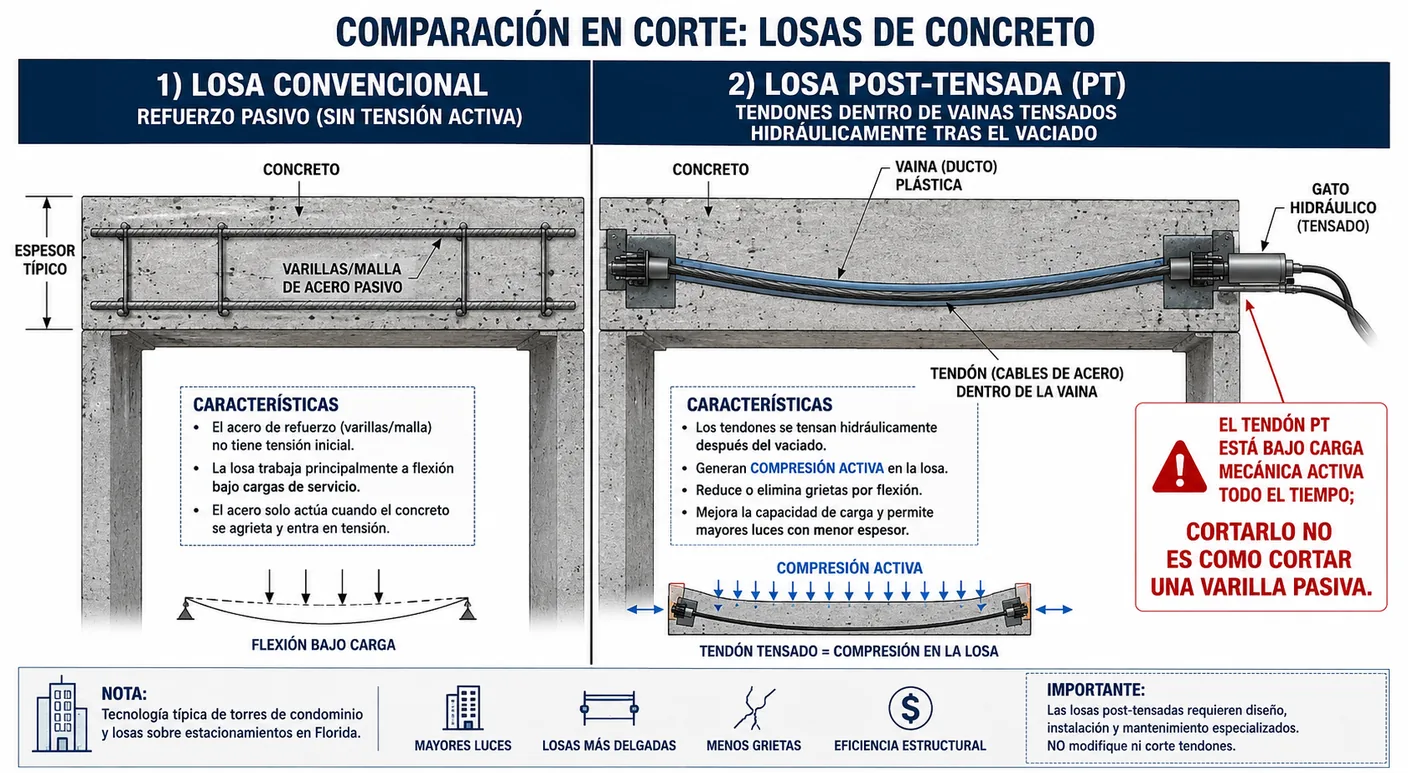

Una losa convencional lleva refuerzo de acero pasivo (varillas o malla) que no está bajo tensión estructural activa. Una losa post-tensada contiene cables de acero (tendones) dentro de vainas, tensados hidráulicamente después del vaciado, que mantienen la losa en compresión activa — es la tecnología que permite las luces largas y las losas más delgadas típicas de construcción residencial y comercial moderna en Florida, incluidas muchas torres de condominio de la bahía y losas sobre nivel de estacionamientos.
La diferencia crítica para nuestro oficio: un tendón post-tensado está bajo carga mecánica activa todo el tiempo. Cortar uno no es como cortar una varilla pasiva.
2. Por Qué Perforar a Ciegas Es Inaceptable¶
Las pruebas de humedad ASTM F2170 (sondas de humedad relativa in situ) requieren perforar la losa a una profundidad de 40% de su espesor. En una losa convencional, un fallo de ubicación daña una varilla — un problema de reparación. En una losa post-tensada, golpear un tendón activo puede liberar su energía almacenada de forma súbita y violenta: el cable puede fracturarse y retraerse con fuerza suficiente para causar lesiones graves al operador, y el daño a la integridad estructural de la losa puede detener la obra completa mientras un ingeniero estructural evalúa y —si corresponde— repara el tendón. No es un supuesto teórico: es la razón por la que ninguna aseguradora ni ningún ingeniero responsable acepta "no sabíamos dónde estaban los cables" como excusa.

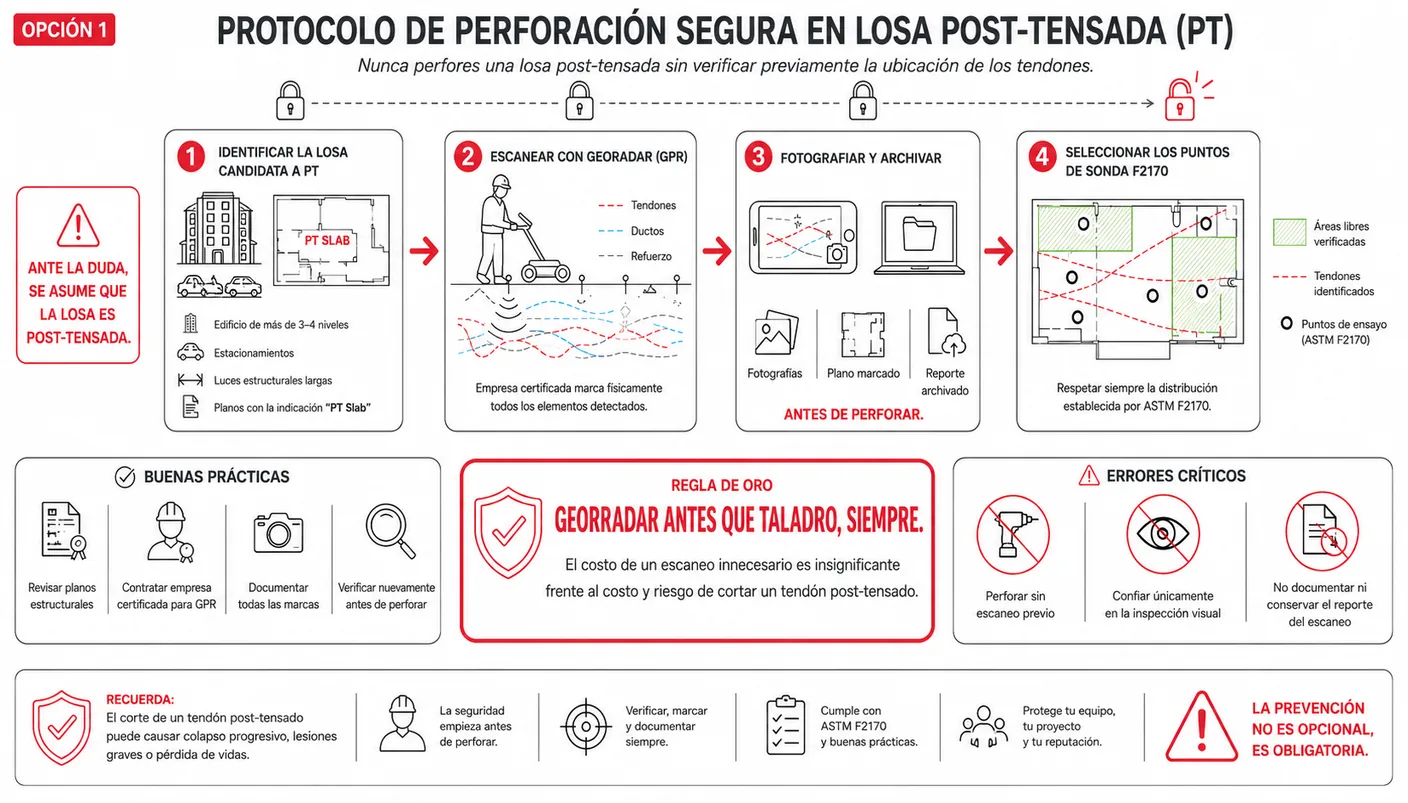

3. El Protocolo: Escaneo Antes de Perforar, Siempre¶
La regla de la Academy es absoluta y sin excepciones: toda losa sospechosa de ser post-tensada se escanea con georadar (GPR) antes de cualquier perforación, sea para F2170, para anclajes mecánicos (ver Artículo 6) o para cualquier otra intervención que penetre la losa.
Cómo se identifica una losa candidata a post-tensada: * Construcción de mediana o gran altura (más de 3-4 niveles) en Tampa Bay de las últimas tres décadas. * Losas de estacionamiento y estructuras de parqueo. * Luces entre columnas inusualmente largas para el espesor visible de la losa. * Planos estructurales que mencionen "PT slab" o "post-tensioned" — el primer documento a solicitar antes de cotizar trabajo que implique perforación en cualquier edificio de más de dos pisos. * Ante la duda, se asume post-tensada. El costo de un escaneo innecesario es trivial comparado con el costo de un tendón cortado.

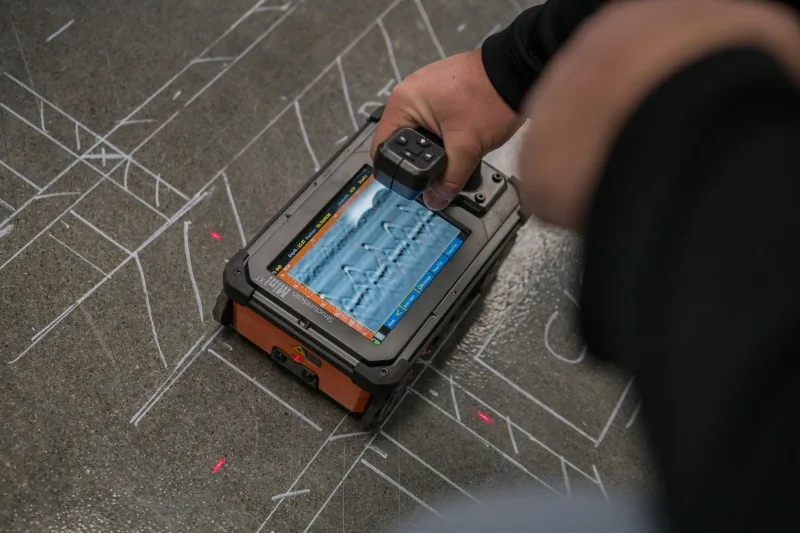

El escaneo GPR: 1. Un técnico especializado en escaneo de concreto (a menudo subcontratado — empresa certificada en servicios de GPR/escaneo) pasa el equipo de radar de penetración terrestre sobre el área de trabajo. 2. El equipo detecta y marca físicamente sobre la losa la ubicación de tendones, ductos y refuerzo metálico embebido. 3. Las marcas se fotografían y se archivan en el expediente del proyecto (ver Artículo 24) antes de que se realice ninguna perforación. 4. Las ubicaciones de sondas F2170 se seleccionan dentro de las zonas verificadas como libres de tendones, respetando además la distribución estadística que exige el propio método F2170 (ver Sondas de HR In-Situ (ASTM F2170)).
4. Quién Escanea y Quién Perfora¶
El escaneo GPR es un servicio especializado — no forma parte del kit de calibración de humedad de un instalador de pisos. La práctica profesional: se contrata a una empresa de escaneo de concreto certificada (el estándar de referencia de la industria es el programa de certificación de la Concrete Sawing & Drilling Association, CSDA-BP-007) antes de programar las pruebas de humedad en cualquier losa post-tensada o de origen incierto. El costo del escaneo se incorpora al presupuesto del proyecto como partida de preparación (ver Artículo 1 y Contrato de Instalación y Change Orders sobre cláusulas condicionales de subsuelo) — nunca se omite para ahorrar tiempo.
5. Documentación y Responsabilidad¶
El expediente del proyecto conserva: el reporte de escaneo GPR con sus marcas fotografiadas, la identificación de la empresa certificada que lo realizó, y la correspondencia entre las ubicaciones de sondas F2170 efectivamente perforadas y las zonas verificadas como seguras. Si el proyecto involucra planos estructurales con post-tensado confirmado, esos planos se archivan también. Esta documentación protege a la empresa ante cualquier pregunta posterior sobre diligencia debida — y, más importante, es la evidencia de que el escaneo efectivamente ocurrió antes de perforar.
Conclusión¶
La losa post-tensada exige una disciplina que ninguna losa convencional exige: georadar antes que taladro, siempre. El riesgo no es solo de reparación estructural — es de seguridad física inmediata para quien perfora. Frente a cualquier construcción de mediana o gran altura, o ante la duda razonable, la regla de Flooring at Tampa Bay es simple y no negociable: se escanea primero, se pregunta después, y se perfora solo dentro de zonas verificadas.
Referencias y Autoridades Normativas¶
- ASTM F2170: Standard Test Method for Determining Relative Humidity in Concrete Floor Slabs Using in situ Probes. www.astm.org
- Concrete Sawing & Drilling Association (CSDA): Best Practice BP-007 — Ground Penetrating Radar Scanning. www.csda.org
- American Concrete Institute (ACI): guías sobre construcción y reparación de losas post-tensadas. www.concrete.org
Esta miniguía es un documento derivado del Artículo 2: Metrología de Humedad en Losas.
