Tornillos Estructurales para Subsuelos: Anatomía y Tipos de Cabeza¶

Bienvenidos a la Wiki Técnica de Flooring at Tampa Bay. En el Artículo 3 de nuestra Academy, establecimos que la erradicación del "squeak" (crujido) en subsuelos de madera requiere el uso de tornillos estructurales, no clavos. Sin embargo, no todos los tornillos son creados igual.

El mercado está inundado de tornillos para paneles de yeso (drywall screws) que instaladores empíricos utilizan erróneamente para fijar subsuelos de contrachapado u OSB. Este error catastrófico resulta en tornillos que se cortan (fracturan) bajo el estrés de cizallamiento, provocando el colapso del subsuelo y la destrucción del suelo flotante. Esta miniguía detalla la metalurgia, la geometría y la selección de los tornillos estructurales bajo las normativas de la APA y la FCI.

1. La Física del Fallo: Cizallamiento vs. Tracción¶

Para entender por qué prohibimos los tornillos de yeso, debemos entender las fuerzas que actúan sobre un subsuelo: * Fuerza de Tracción (Withdrawal): La fuerza que intenta "sacar" el tornillo hacia arriba (cuando la madera se contrae por la sequedad o cuando hay vibración). * Fuerza de Cizallamiento (Shear): La fuerza lateral que intenta "cortar" el tornillo por la mitad (cuando alguien camina sobre el piso y las tablas del subsuelo intentan deslizarse unas sobre otras).

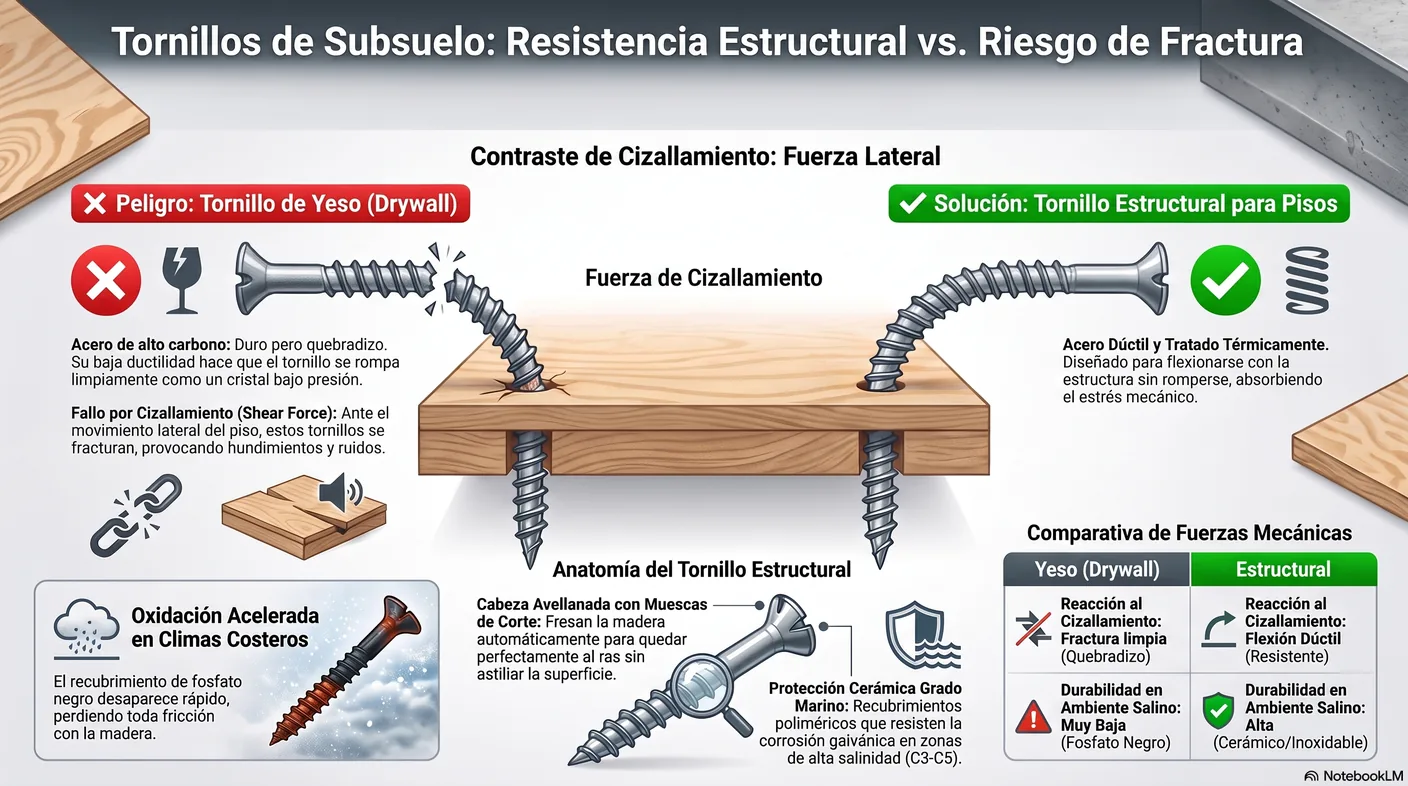

Diagrama que muestra las fuerzas de cizallamiento y tracción sobre un fijador, y cómo el tornillo de yeso quebradizo se rompe mientras el estructural dúctil se flexiona. — Cizallamiento vs. tracción: por qué el tornillo de yeso falla

El Talón de Aquiles del Tornillo de Yeso (Drywall Screw): Los tornillos de yeso están fabricados con acero de alto carbono, endurecido y templado para ser extremadamente duros y penetrar el metal sin pre-perforar. Sin embargo, esta dureza los hace quebradizos (baja ductilidad). Bajo una fuerza de cizallamiento lateral (el movimiento del piso), el tornillo de yeso no se dobla; se rompe limpiamente como un cristal. Además, su recubrimiento de fosfato negro se oxida en semanas en el clima de la Florida, perdiendo toda fricción con la madera.

2. Anatomía del Tornillo Estructural para Pisos (Structural Flooring Screw)¶

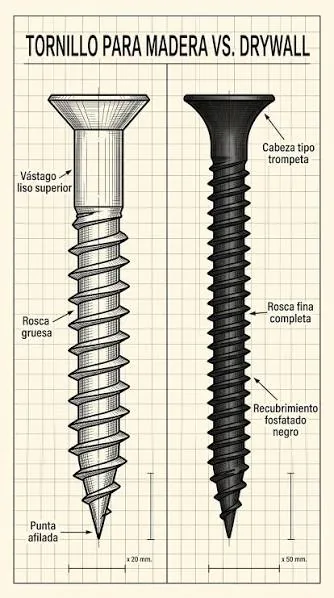

Comparación lado a lado de un tornillo estructural para pisos y un tornillo de panel de yeso, mostrando la diferencia de cabeza y rosca. — Tornillo estructural vs. tornillo de yeso

Los tornillos diseñados específicamente para subsuelos (como los de las marcas Simpson Strong-Tie, GRK, o Spax) están forjados con acero dúctil y tratados térmicamente para soportar flexión sin romperse.

A. La Cabeza: Avellanada (Bugle Head) con Muescas¶

Geometría: La cabeza tiene forma de campana (avellanada) diseñada para hundirse exactamente al ras de la superficie del contrachapado o OSB sin romper la chapa superficial.
Muescas de Corte (Cutter / Whiskey Tooth): La parte inferior de la cabeza tiene pequeñas cuchillas o muescas. Al atornillar, estas cuchillas fresan la madera, creando un pequeño avellanado limpio. Esto permite que la cabeza del tornillo se asiente perfectamente al ras sin astillar la superficie y sin requerir pre-perforación.

B. La Rosca: Parcial vs. Total y el "Diente de Sierra"¶

Rosca Parcial (Underhead Ribs): Los tornillos estructurales premium tienen una sección lisa justo debajo de la cabeza, con pequeñas nervaduras. Esta sección lisa permite que la tabla superior del subsuelo sea "atraída" firmemente contra la viga (joist) inferior, eliminando el espacio vacío que causa el crujido.
Punta de Broca / Rosca Asimétrica: La punta tiene una rosca más agresiva (a veces con filo de sierra) que actúa como un machuelo, cortando la madera a medida que avanza. Esto reduce drásticamente el torque requerido y previene que el motor del taladro se queme o que el tornillo se "pase de rosca" en maderas duras.

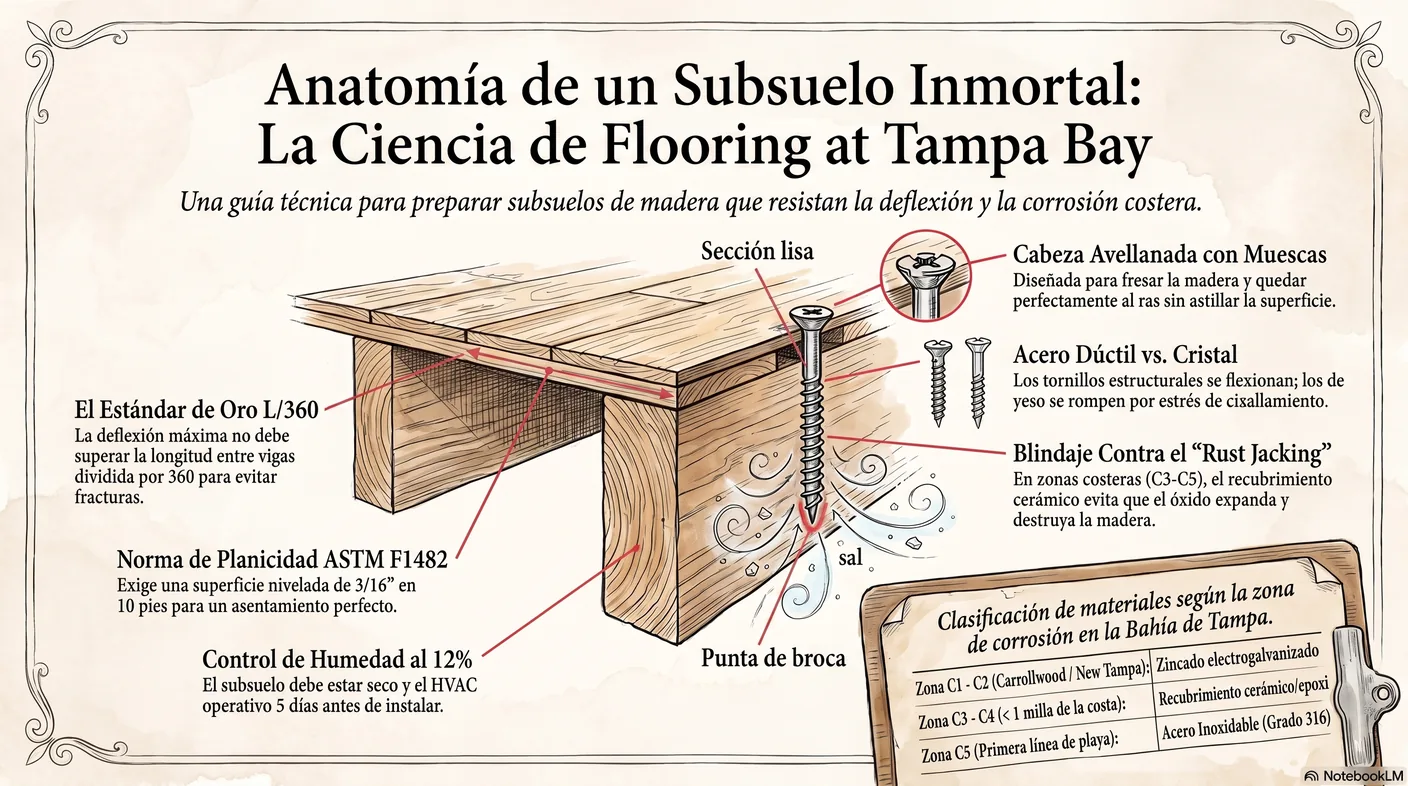

Diagrama anatómico de un tornillo estructural para pisos señalando la cabeza avellanada con muescas de corte, la rosca parcial bajo la cabeza y la punta de avance. — Anatomía del tornillo estructural

C. Recubrimientos Anticorrosivos para la Florida¶

Dado el clima subtropical y la corrosividad del aire salino (como detallamos en la miniguía de Geología Costera), el acero desnudo o el fosfato negro están prohibidos. * Estándar Flooring at Tampa Bay: Exigimos tornillos con recubrimiento Cerámico, Polímero (Epoxy) o Zincado con Cromo Trivalente. Estos recubrimientos soportan entornos C3 y C4 (costeros) sin oxidarse, garantizando que el tornillo mantenga su fricción con la madera durante décadas.

3. Protocolo de Instalación en Obra¶

Selección de Longitud: Para asegurar un subsuelo de 3/4" (19 mm) a una viga de soporte, se utiliza la regla: Espesor del subsuelo + Penetración mínima en la viga (1"). Por lo tanto, usamos tornillos de 2 1/2" a 3" (65 mm a 75 mm).
Patrón de Fijación: En los bordes de los paneles, cada 6" (15 cm). En el campo central, cada 12" (30 cm).
Control de Profundidad (Clutch): El taladro debe ajustarse al "clutch" (embrague) de torque. Si el tornillo se hunde demasiado (se crea un cono en la madera), se pierde resistencia al cizallamiento. Si queda alto, creará un "pico" que romperá el sistema de clic del suelo laminado. El tornillo debe quedar perfectamente al ras.
Reparación de Crujidos (Retrofiting): Si el subsuelo ya existe y cruje, no basta con añadir un tornillo al lado del clavo original. Se debe perforar ligeramente, inyectar adhesivo de poliuretano (SMP) en el espacio entre el subsuelo y la viga, y luego insertar el tornillo estructural para actuar como una prensa mientras el adhesivo cura.

4. Análisis de Mercado: La Diferencia entre $0.05 y $0.50¶

El instalador empírico compra cajas de 1000 tornillos de yeso por $20. El técnico de Flooring at Tampa Bay invierte $80 en una caja de tornillos estructurales recubiertos de cerámica. Cuando el cliente pregunta por el costo de los materiales de subsuelo, explicamos: "La competencia usa tornillos de vidrio que se romperán bajo sus pies en dos años, causando crujidos y hundimientos. Nosotros usamos acero dúctil con recubrimiento cerámico aeroespacial. Se flexionará con los movimientos naturales de su casa en South Tampa sin romperse ni oxidarse. Estamos asegurando la estructura, no solo atornillando madera."

Conclusión¶

El subsuelo es el esqueleto de la instalación. Utilizar tornillos de yeso quebradizos es una negligencia estructural. Dominar la geometría, la ductilidad y los recubrimientos de los tornillos estructurales garantiza que el suelo flotante de Flooring at Tampa Bay asiente sobre una base inamovible, silenciosa y eterna.

Referencias y Autoridades Normativas¶

APA (The Engineered Wood Association): APA Engineered Wood Construction Guide (E30) - Fastener requirements. www.apawood.org
FCI: FCI Installation Guidelines (Wood Subfloor preparation). www.fciinstallers.org
ASTM International: ASTM A153 (Zinc Coating), ASTM F1941 (Electroplated Coatings for Steel Fasteners). www.astm.org
